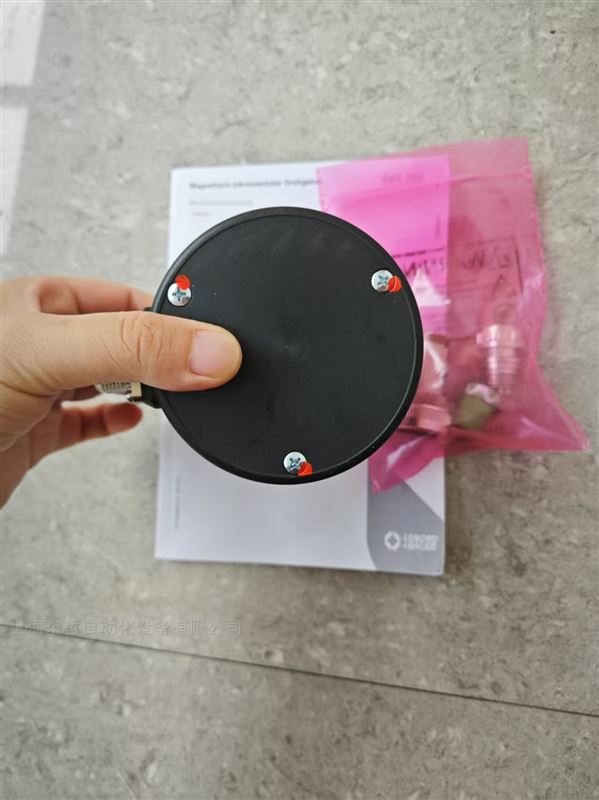

通信系統L+B蘭寶GEL293-V-000120L011編碼器

應用領域公路、越野、海事應用、工業電動汽車;電機換向、位置和速度獲取;大轉子直徑和空心軸的應用

轉速≤ 100.000 分鐘-1

準確性電氣 0.5°

延遲< 5 μs

工作溫度范圍-40 °C ... +125 °C，短期高達 150°C

用于安裝在內部或外部安裝的轉向架上

1. 最多 8 個通道

2. 最多 3 個不同的脈沖數

3. 電壓或電流輸出

4. 適用于各種車輛類型的各種法蘭形狀

5. 可集成冷移動檢測功能（ETCS 3 級）

技術數據多通道旋轉編碼器 GEL 27xx

應用領域軌道車輛

電源電壓10 至 30 V DC

溫度范圍-40 °C 至 +100 °C

防護等級防護等級 67

*大系統數量8

*大脈沖數200

應用領域重工業、振動電機、造船、海洋工程

電源電壓5 V DC 或 10 至 30 V DC

溫度范圍-40 °C 至 +85 °C

防護等級防護等級 65

脈沖數266,240

可用脈沖PDF-Datei

法蘭尺寸115 毫米

編碼器還可以抵抗腐蝕性介質

1. 高分辨率

2. 實心軸 10 x 20 mm

3. 不銹鋼外殼 1.4305

適用于氣候條件

堅固緊湊的控制器已在要求的應用中證明了自己。它們的設計可以承受溫度波動、冷凝、振動、鹽霧或灰塵。

風力渦輪機制造商特別欣賞特定的生產和開發技術。在全球范圍內，超過 20,000 個緊湊型控制系統在機艙中普遍存在的對電子設備產生不利影響的環境條件下可靠地工作。它們用于葉片角度控制（螺距控制）以及狀態監測。

通信系統L+B蘭寶GEL293-V-000120L011編碼器

編碼器將旋轉運動轉換為電信號。我們的編碼器將磁性測量系統的優點與堅固的機械設計相結合。它們已經在世界各地的各種應用中證明了自己，即使在工業環境中也是如此。毋庸置疑，這些編碼器具有高可靠性和較長的使用壽命。

即使在環境溫度變化、濕度波動、強烈振動和冷凝的情況下，它們也能提供精確的測量數據。但是，這需要一些額外的產品特性，例如保護涂層、封裝或冷凝水出口。

編碼器，用于高達 500 N 的軸負載

1. 電纜或插頭出口，軸向或徑向

2. 從 6 mm 到 16 mm 的各種軸徑

3. 高電磁兼容性

技術數據編碼器 GEL 207/208

應用領域機械工程、起重機、船舶技術

電源電壓5 V DC 或 10 至 30 V DC

溫度范圍-20 °C 至 +85 °C

防護等級防護等級 65

脈沖數136,192

可用脈沖PDF-Datei

帶有集成的、高柔性和扭轉剛性的空心軸聯軸器，軸徑為 16 mm

1. 即使在高濕度（結露）和環境溫度頻繁變化的情況下，也能絕對可靠運行

2. 承受沖擊和振動

3. 耐臟污、防潮和防油

4. 磁傳感器技術不會老化

應用領域機械工程、食品和包裝機械

電源電壓5 V DC 或 10 至 30 V DC

溫度范圍-20 °C 至 +70 °C

防護等級防護等級 67

脈沖數1,024

可用（2、4、8、16、20、32、40、50、64、80、100、128、160、200、250、256、400、500、512、800、1000、1024）

法蘭尺寸58 毫米

帶重型法蘭或齒輪適配器的絕對編碼器

1. 可承受高沖擊/振動負載

2. 不受污垢或油霧的影響

3. 溫度特性長期穩定

4. 冷凝時功能齊全：抗露點！

5. 磁傳感器技術不會老化

6. 集成旋轉變壓器可提供冗余位置信號

在更改格式時提高系統效率

結合我們的UL 認證的 SeGMo 系統根據您的要求單獨進行。該系統由 SeGMo-Assist 數字位置顯示器和 SeGMo 定位驅動器組成(1)和 SeGMo-Box(2)用于靈活現場總線集成的分布式控制單元。此外，這種即插即用解決方案還包括經過認證且兼容拖鏈的混合電纜，包括連接器。

用于全自動調整的 SeGMo 定位驅動器

SeGMo 定位驅動器是完整的機電一體化系統，帶有無電池的多圈絕對旋轉編碼器、齒輪和電機以及集成的電源和控制電子設備。我們還提供這些供獨立使用。憑借高達 18 Nm 的標稱扭矩，它們涵蓋了次軸的典型容量范圍。使用我們的功能塊將定位驅動器直接集成到您的控制系統中。

用于位置顯示和定位驅動器的智能連接盒

或者，您可以使用分布式 SeGMo-Box 自動化多達 17 個輔助軸。該盒子處理所連接位置驅動器的電源管理，并集中與系統控制的交互。此外，模塊化的 SeGMo-Box 可以連接多達 48 個位置的顯示器。定位驅動器和數字位置顯示器可以混合運行。

(1)GEL 6009 的 UL 認證正在準備中

(2)提供 GEL 6505 的 UL 認證

體積小、靈活、堅固且無整體式軸承

緊湊、高分辨率的 MiniCODER 已經證明了它們在高動態應用中的速度和位置采集價值。當空間狹小的安裝情況需要特別緊湊、堅固和可靠的測量系統時，它們將充分發揮其潛力。磁性測量系統由一個鐵磁測井輪和一個掃描單元組成。沒有專用軸承，它們無磨損且免維護。優化的電路和屏蔽技術以及封裝的電子元件確保即使在惡劣的環境中也能可靠運行。
